Чтение, интерпретация и прорисовка траекторий Имитация обработки Инструменты Заготовка Программно-аппаратная платформа
Чтение, интерпретация и прорисовка траекторий

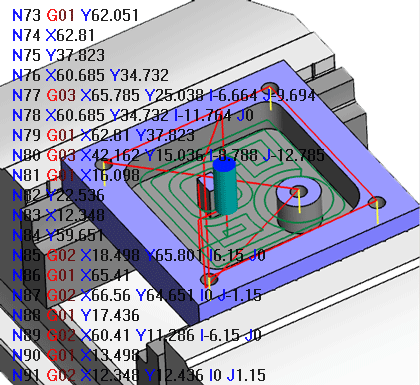

NCM читает файл с ЧПУ программой
(G–код) и интерпретирует его в соответствии с установленной в данный момент
моделью стойки ЧПУ. Эта модель загружается
из файла описания стойки. Прочитанные траектории отображаются в графическом окне
как трехмерные кривые. Управление видами позволяет произвольно менять точку
зрения, выбирать масштаб, устанавливать стандартные виды и т. д. Цветом и типом
линии выделяются рабочие и холостые перемещения, циклы и подпрограммы. Возможны
режимы отображения с учетом и/или без учета коррекции. Динамические привязки
позволяют точно измерить координаты любой точки на траектории и расстояния между
точками.В текстовом окне отображается текст программы. Любые изменения в тексте немедленно отображаются в графическом окне. При этом возможен одновременный просмотр исходной и исправленной программы. Для облегчения анализа предусмотрена возможность изменения цвета отдельных участков текста программы в зависимости от значения тех или иных параметров (вид коррекции, величина подачи, используемый инструмент и т.п.). Наверх
Имитация обработки

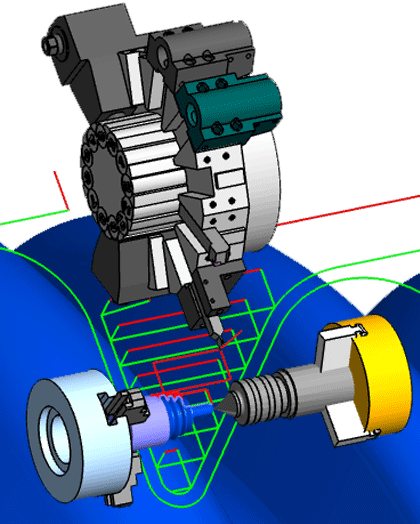

При имитации обработки
NCM отображает перемещения инструмента и текущие
значения рабочих параметров (координаты, подача, охлаждение и т.д.), вычисляет
время обработки. Обеспечивается
возможность произвольного перемещения по программам вперед и Наверх,

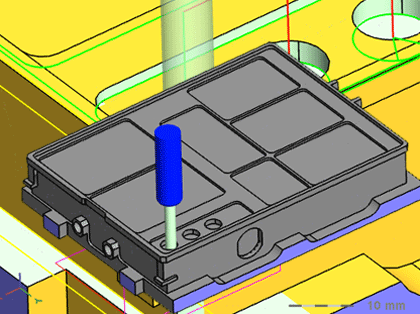

автоматического и пошагового выполнения от или до выбранного кадра.NCM отображает процесс удаления материала заготовки при обработке по заданной программе, т. е. из любой точки в динамике можно увидеть, как изменяется форма заготовки. Цветом выделяются участки столкновения инструмента с поверхностью на холостом ходу. На любом этапе для каждой точки обработанной или необработанной поверхности отображаются ее координаты и (для обработанной поверхности) номер кадра исходной программы, при выполнении которого эта точка была получена. Возможно построение произвольного сечения обрабатываемой заготовки. Пользователь может имитировать работу всех загруженных программ, любой отдельной программы или любого фрагмента программы. Наверх
ИнструментыNCM позволяет задать параметры инструментов непосредственно или импортировать их из CAM-системы.В первом случае для каждого инструмента указываются его геометрические размеры и позиция, в которую он должен быть установлен. В процессе имитации обработки инструмент может отображаться в виде каркасного или полутонового изображения, либо в виде условного маркера. Можно устанавливать цвет и степень прозрачности инструмента. Наверх
ЗаготовкаNCM обеспечивает возможность задать форму и размеры заготовки непосредственно или импортировать эту информацию из CAD/CAM системы.Непосредственно, т.е. “внутри” NCM, можно задать цилиндрическую заготовку или заготовку в виде плиты (прямоугольного параллелепипеда). Размеры и положение заготовки относительно системы координат станка можно указать вручную или вычислить автоматически по габаритам ЧПУ программ с учетом припуска. Импортировать можно заготовку произвольной формы из любой CAD или CAD/CAM системы, содержащей STL интерфейс. Наверх |
